Filtro Rompedor de moléculas formigas. 80% de ahorro en inspección

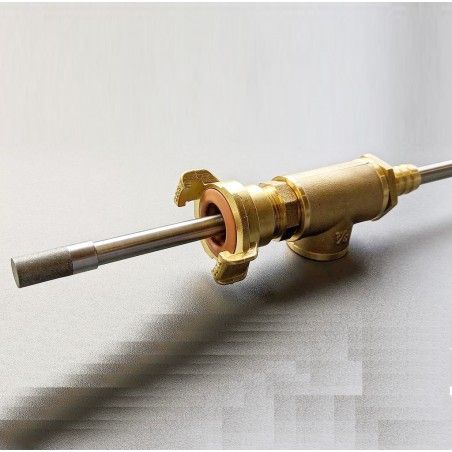

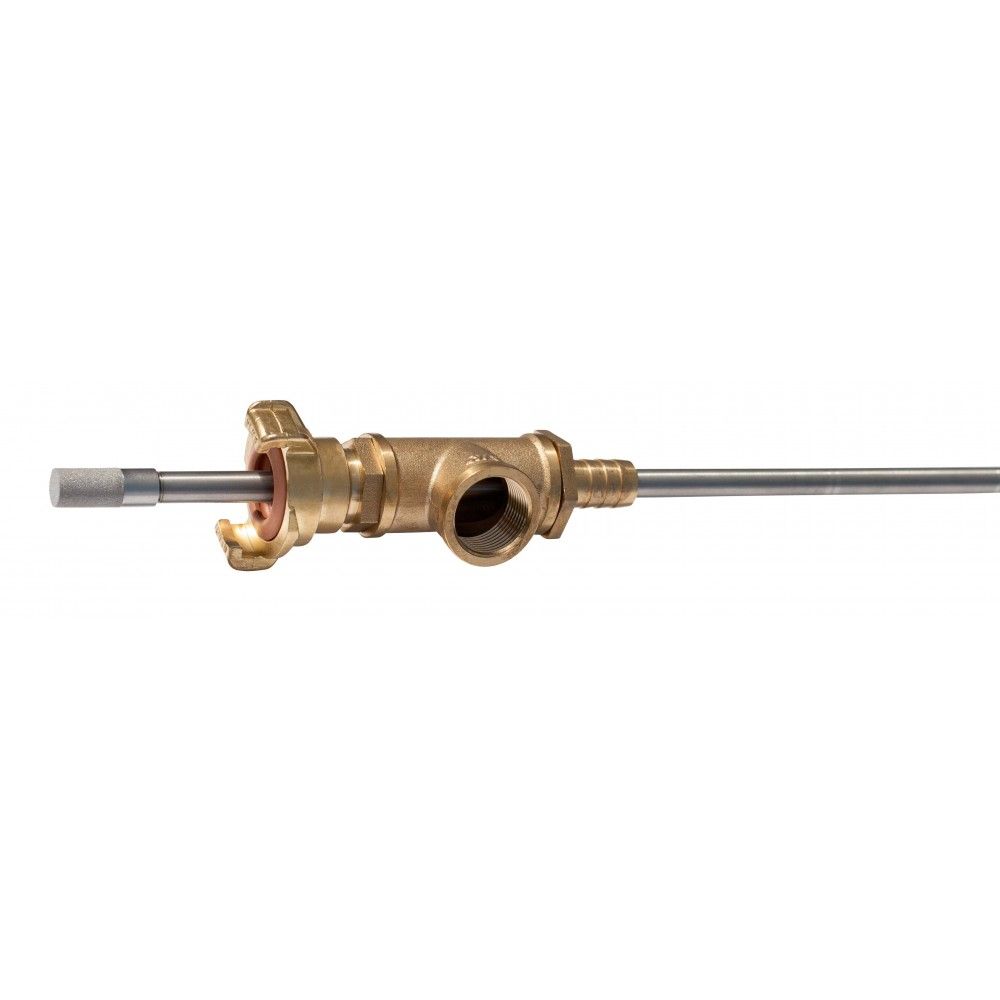

Incluye 1,5m manguera, filtro de sinterización, bloqueo de agua y conector rápido de gas.

Con este sistema al introducir gas en la instalación rompe las partículas de gas en micropartículas disolviendo mejor estas micropartículas en el agua, evitando las bolsas de aire, facilita la mezcla entre el gas y el agua haciendo que ahorremos un coste importe de gas a la hora de realizar cualquier tipo de revisión.

Permite inyectar gas trazador incluso con las tuberías llenas.

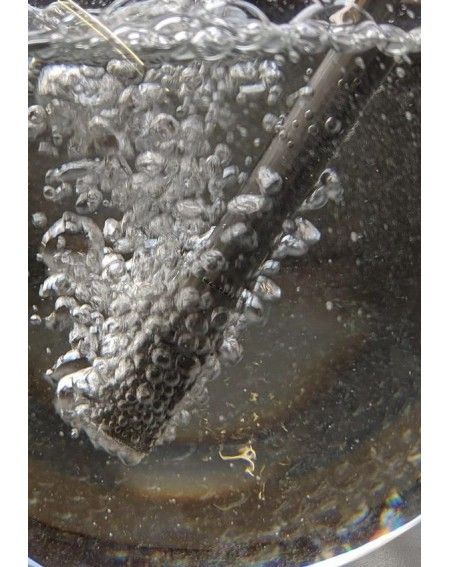

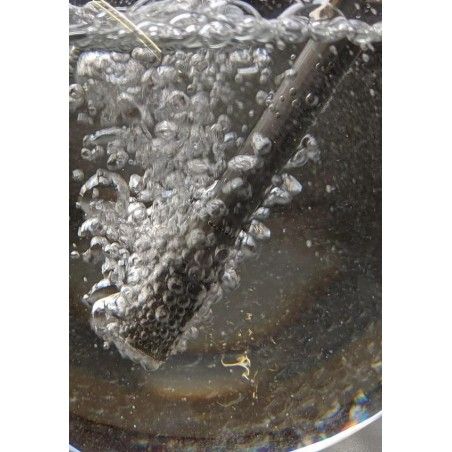

La mezcla de gases se introduce en la tubería mediante minúsculas burbujas a través del cabezal especial. El mejor punto para inyectar el gas es donde haya más velocidad del agua o donde haya turbulencias (por ejemplo, detrás de válvulas parcialmente cerradas).

El gas se dispersa en el agua y sale por el orificio de la fuga debido a la caída de presión en este punto.

MODO DE USO

• • Se introduce a través de un orificio perforado en la tubería
  • Se usa con gas trazador compuesto por un 5% de hidrógeno (H2) y un 95% de nitrógeno (N2)
  • Localización mediante Gas Check H2 / Aqua M300 en combinación con
  • Sonda de suelo H2 / sonda de mano H2

El uso de gas trazador para la ubicación de fugas se basa en el método probado de localizar fugas en tuberías de gas de marismas con instrumentos electrónicos de rastreo de gas.

Nuestro Aqua M 300 con sonda de campana H2 o GasCheck es muy adecuado, con su respuesta precisa y rápida, para la localización mínima de fugas.

El gas trazador utilizado para detectar fugas en las tuberías de agua es una mezcla de H2 (hidrógeno al 5%) y N2 (nitrógeno al 95%) y es totalmente seguro de usar (consulte la hoja de datos de seguridad adjunta del gas “Formier 5”).

Debido a su bajo peso molecular y su estructura más pequeña, el H2 tiene la capacidad de difundirse rápidamente a través de todos los materiales (hormigón, baldosas, alquitrán, asfalto) y ascender verticalmente, donde se puede rastrear con el Aqua M 300 con sonda de campana H2 o GasCheck.

Otra ventaja de no interrumpir el suministro es la reducción en la cantidad de gas trazador necesario en aproximadamente 80 veces menos.

Para la detección de fugas en tuberías de agua aún en funcionamiento, utilizamos una tecnología desarrollada especial en combinación con nuestra sonda de campana Aqua M300 H2 o el dispositivo GasCheck. El nuevo El sistema está hecho para utilizar la tecnología probada de gas trazador sin necesidad de interrumpir o descargar la tubería. El gas se inserta directamente en el agua de la tunería en uso a través de un bloqueo de agua especial y una manguera de mezcla (llamada "Creador de burbujas"). El gas se mezcla con el agua y este se escapará con el agua a través de la fuga. Cuando la mezcla de agua-gas experimenta una caída de presión después a través de la fuga, el gas se liberará y subirá a la superficie, donde puede ser detectado por la sonda de campana Aqua M300 H2 o GasCheck.

Tabla de volumen para el cálculo de las cantidades de gas para diferentes diámetros de tubería, en estado vacío:

Diámetro de la tubería en mm	VL = Volumen de gas requerido en litros para un metro de longitud de tubería a 1 bar
40	1,26
50	1,96
60	2,83
80	5,02
100	7,85
125	12,27
150	17,66
200	31,40
250	49,06
300	70,65
400	125,66
500	196,35
600	282,74
700	384,85
800	502,65
900	636,15
1000	785,40
1200	1130,97
